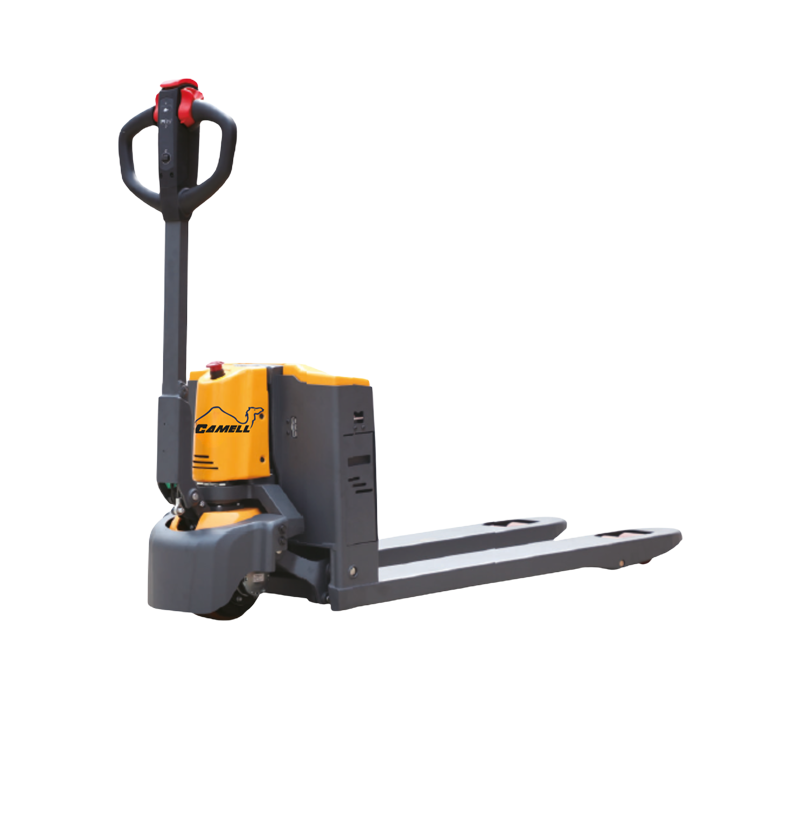

Descripción
Ventajas
- Camión con bajo nivel de ruido, sin contaminación, ahorro de energía y cumple con los requisitos de protección ambiental.
- Apariencia de tamaño compacto, estructura simple y diseño compacto.
- La cubierta exterior del equipo está hecha de material metálico, no se daña fácilmente por impactos.
- Brazo oscilante integrado de alto rendimiento, que refuerza la resistencia estructural y estabilidad del equipo.
- El mango de control multifunción integra las funciones de elevación, descenso, avance, retroceso, reversa de emergencia, bloqueo eléctrico y visualización de información, entre otras. Todas las operaciones se realizan mediante botones o perillas en el mango.
- El nuevo mango ofrece la función de movimiento a baja velocidad cuando el mango está en posición vertical.
- Radio de giro ultrapequeño, lo que facilita la operación en pasillos estrechos.
- Batería lateral que puede reemplazarse rápidamente; solo toma 10 segundos, sin necesidad de herramientas adicionales, mejorando la eficiencia productiva.
Ficha Técnica
|
Información General
|
Item | Descripción | Unidad | Valor |
| 1.2 | Modelo | CBD20W-II Li | ||
| 1.3 | Tipo de tracción | Eléctrico | ||
| 1.4 | Tipo de operador | Peatonal | ||
| 1.5 | Capacidad nominal | Q (t) | 2000 | |
| 1.6 | Distancia del centro de carga | C (mm) | 600 | |
| 1.8 | Distancia del centro de rodillo a la cara de la horquilla | x (mm) | 950/1020 | |
| 1.9 | Distancia entre ejes | y (mm) | 1195/1265 | |
|
Peso
|
2.1 | Peso en servicio | kg | 140 |
| 2.2 | Carga por eje con carga (delantera/trasera) | kg | 870/1270 | |
| 2.3 | Carga por eje sin carga (delantera/trasera) | kg | 98/42 | |
|
Ruedas/Chasis
|
3.1 | Tipo de ruedas | Poliuretano | |
| 3.2 | Tamaño rueda motriz | mm | Φ210×70 | |
| 3.3 | Tamaño rodillo de horquilla | mm | Φ80×93/Φ80×70 | |
| 3.5 | Número de ruedas (x = rueda motriz) | 1×/2(4) | ||
| 3.7 | Banda de rodadura trasera | b11 (mm) | 390/520 | |
|

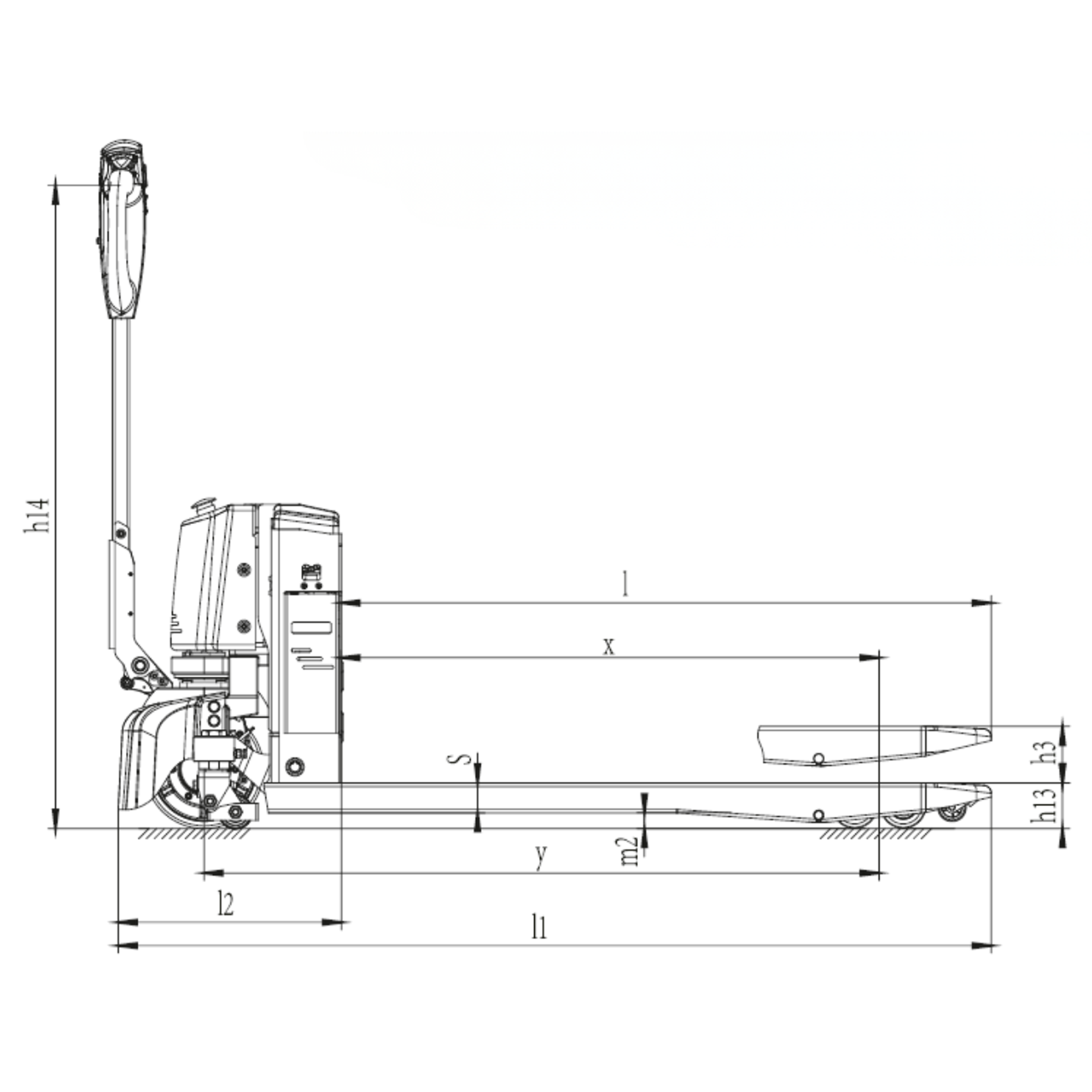

Dimensiones
|
4.4 | Altura máxima de elevación | h3 (mm) | 110 |
| 4.9 | Altura del timón mínimo/máximo | h14 (mm) | 650/1135 | |
| 4.15 | Altura de horquilla bajada | h13 (mm) | 80 | |
| 4.19 | Longitud total | l1 (mm) | 1623/1693 | |
| 4.20 | Longitud a la cara de la horquilla | l2 (mm) | 395 | |
| 4.21 | Ancho total | b1 (mm) | 550/680 | |
| 4.22 | Dimensiones de la horquilla | s/e/l (mm) | 70/160/1150(1220) | |
| 4.25 | Separación entre horquillas | b5 (mm) | 550/680 | |
| 4.32 | Distancia al suelo, centro de la distancia entre ejes | m2 (mm) | 27 | |

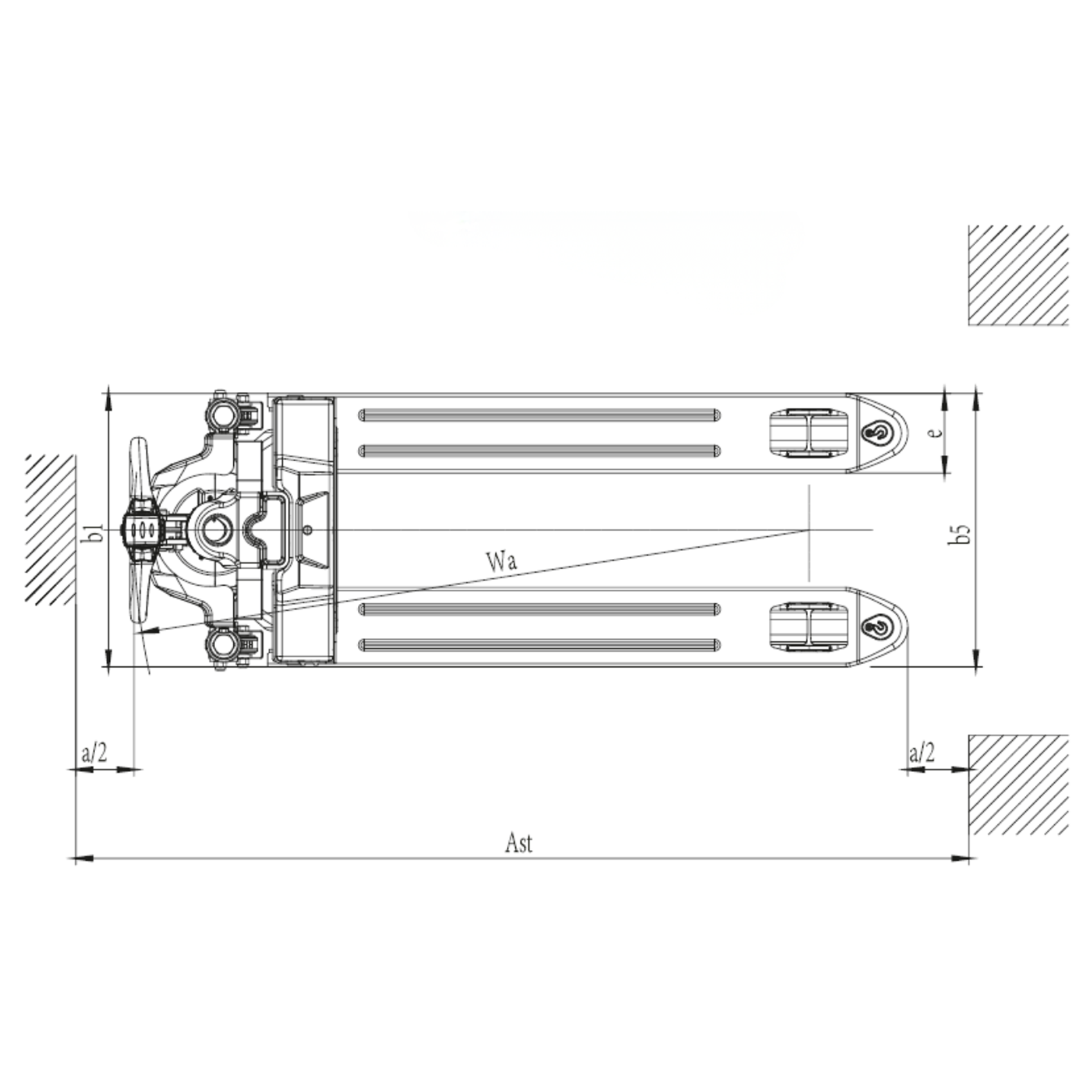

| 4.34.1 | Ancho de pasillo pallet 1000×1200 cruzado | Ast (mm) | 2150/2210 | |
| 4.34.2 | Ancho de pasillo pallet 800×1200 longitudinal | Ast (mm) | 2015/2055 | |
| 4.35 | Radio de giro | Wa (mm) | 1345/1415 | |
|
Datos de Rendimiento
|
5.1 | Velocidad de traslación con/sin carga | km/h | 4.6/4.8 |
| 5.2 | Velocidad de elevación con/sin carga | m/s | 0.02/0.025 | |
| 5.3 | Reducción de la velocidad | m/s | 0.035/0.025 | |
| 5.8 | Pendiente máxima con/sin carga | % | 6/20 | |
| 5.10 | Freno de servicio | Freno eléctrico | ||
|
Batería
|
6.1 | Potencia motor de tracción | kW | 1 |
| 6.2 | Potencia motor de elevación | kW | 0.8 | |
| 6.4 | Voltaje de la batería/capacidad nominal | V/Ah | 48/20 | |
|
Otros
|
8.1 | Tipo de controlador | DC sin escobillas | |
| 8.4 | Nivel de ruido en el oído del operador | dB(A) | 70 |
